NXJ/2ZH(D) Coil 12V (DC) Relay รีเลย์ CHINT ELECTRIC
ยี่ห้อ CHINT ELECTRIC
ประเภทอุปกรณ์ รีเลย์ ขนาดเล็ก งานคอนโทรล Control Relay
Contact / จำนวน หน้าสัมผัส : 2 ชุด
Model / รุ่น : NXJ/2ZH(D)
Coil / คอยล์ : 12V (DC)
Pin / จำนวนขา : 8pin-Large (8ขา-ใหญ่)
Base (socket) / ฐาน : 8pin-Large
Rate current : 10A (250V AC / 30V DC)
Download Spec : nxj-chint-jmaster
🔹 CHINT NXJ/2ZHD – รีเลย์ 2NO+2NC พร้อมคันโยกล็อก + ไฟ LED
รีเลย์ CHINT NXJ/2ZHD คือรุ่นพิเศษในตระกูล NXJ ที่มาพร้อม คันโยกล็อก (Manual Locking Lever) และ ไฟ LED แสดงสถานะ เหมาะสำหรับงานที่ต้องการการตรวจสอบและทดสอบแบบแมนนวล โดยยังคงความเชื่อถือได้ในงานควบคุมไฟฟ้าและระบบอัตโนมัติแบบมืออาชีพ
✅ คุณสมบัติเด่น:
-
คอนแทค 2Z (2NO + 2NC)
ใช้งานควบคุมวงจรเปิด/ปิดได้ 2 วงจรในตัวเดียว -
มีไฟ LED แสดงสถานะคอยล์
ช่วยให้ผู้ใช้งานสามารถตรวจสอบการทำงานได้รวดเร็ว -
คันโยกแมนนวล (Manual Test Lever)
ใช้สำหรับทดสอบการทำงานของรีเลย์โดยไม่ต้องจ่ายไฟเข้าสู่คอยล์ -
ปลั๊กอิน 8 ขา ใช้งานง่ายกับฐานมาตรฐาน
สะดวกต่อการเปลี่ยนรีเลย์หรือบำรุงรักษา -
วัสดุโปร่งใสคุณภาพสูง
เพิ่มความทนทาน และตรวจสอบสภาพภายในได้ง่าย
⚙️ ข้อมูลทางเทคนิค:
| รายการ | ค่า |
|---|---|
| คอนแทค | 2Z (2NO + 2NC) |
| แรงดันคอยล์ | 12VDC |
| กระแสคอนแทคสูงสุด | 5A ที่ 250VAC / 30VDC |
| คอยล์ไฟฟ้า | มีไฟ LED แสดงสถานะ |
| เวลาตอบสนอง | ≤15 ms |
| ฟังก์ชันเสริม | คันโยกล็อก Test |
| อายุการใช้งาน | 120,000 ครั้ง (ไฟฟ้า), 20 ล้านครั้ง (กลไก) |

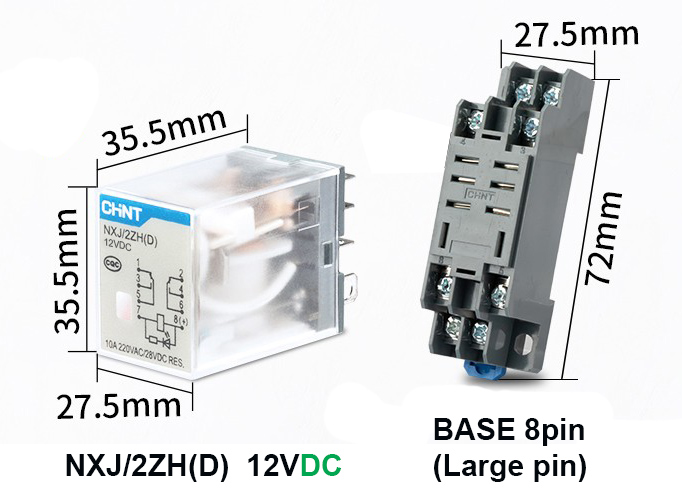

| ขนาดตัวรีเลย์ | 27.5 × 21.5 × 35.5 มม. |
🔌 วิธีการใช้งาน:
-
ใช้คู่กับฐานเสียบมาตรฐาน 8 ขา (RS-08)
-
เดินสายคอยล์เข้าขา A1 – A2
ใช้ไฟ 12VDC -
เดินสายคอนแทคควบคุมตามเบอร์
-
NO1: 11–14
-
NC1: 11–12
-
NO2: 21–24
-
NC2: 21–22
-
-
กดคันโยกทดสอบเพื่อเช็กคอนแทค (ไม่ต้องจ่ายไฟ)
🎯 เหมาะสำหรับ:
-
ระบบควบคุมในตู้ไฟฟ้าโรงงาน
-
งานซ่อมบำรุง ที่ต้องการทดสอบคอนแทคอย่างรวดเร็ว
-
เครื่องจักรที่ต้องมีรีเลย์ล็อกสถานะชั่วคราว
-
ใช้ร่วมกับ PLC, Timer, หรือวงจรควบคุมสัญญาณ
🆗 จุดแตกต่างจาก NXJ รุ่นธรรมดา:
| รายการ | NXJ/2ZD | NXJ/2ZHD |
|---|---|---|
| คอนแทค | 2NO+2NC | 2NO+2NC |
| ไฟ LED | ✅ | ✅ |
| คันโยก Test | ❌ | ✅ |
| ความยืดหยุ่นในการตรวจสอบ | ปานกลาง | สูง |
| NXJ | NXJ/2ZH(D) Coil 12V (DC), NXJ/2ZH(D) Coil 12V (DC) + Base, Base 8pin (NXJ/2ZH) |
|---|
