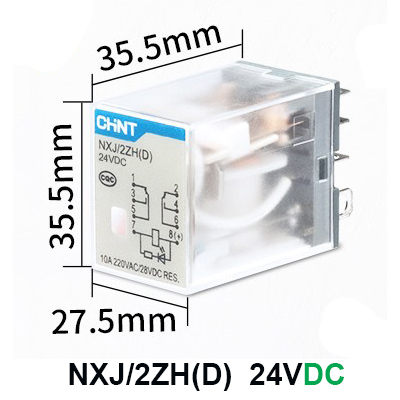

NXJ/2ZH(D) Coil 24V (DC) Relay รีเลย์ CHINT ELECTRIC
ยี่ห้อ CHINT ELECTRIC
ประเภทอุปกรณ์ รีเลย์ ขนาดเล็ก งานคอนโทรล Control Relay
Contact / จำนวน หน้าสัมผัส : 2 ชุด
Model / รุ่น : NXJ/2ZH(D)
Coil / คอยล์ : 24V (DC)
Pin / จำนวนขา : 8pin-Large (8ขา-ใหญ่)

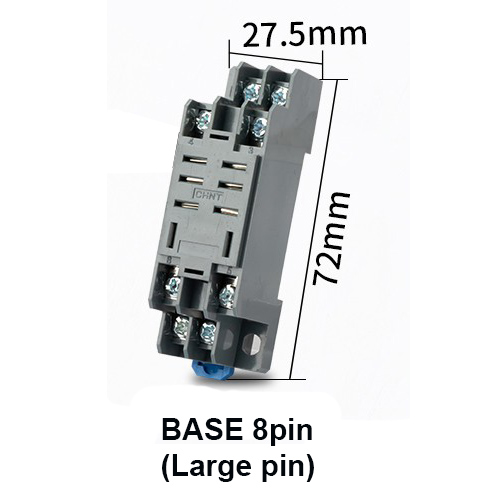

Base (socket) / ฐาน : 8pin-Large
Rate current : 10A (250V AC / 30V DC)
Download Spec : nxj-chint-jmaster
🔹 CHINT NXJ/2ZHD – รีเลย์ 2NO+2NC พร้อมคันโยกล็อก + ไฟ LED (Coil 24VDC)
CHINT NXJ/2ZHD (24VDC) เป็นรีเลย์ปลั๊กอินคุณภาพสูง รุ่นพิเศษที่มาพร้อม ไฟ LED แสดงสถานะ และ คันโยกทดสอบแมนนวล (Manual Test Lever) ใช้สำหรับควบคุมวงจรไฟฟ้าในระบบอุตสาหกรรม ตู้คอนโทรล และระบบอัตโนมัติ ที่ต้องการความแม่นยำและตรวจสอบสถานะได้ง่าย
✅ คุณสมบัติเด่น:
-
คอนแทค 2Z (2NO + 2NC)
รองรับการควบคุม 2 วงจร ทั้งแบบ Normally Open และ Normally Closed -
คอยล์ไฟ 24VDC พร้อมไฟ LED
ตรวจสอบการทำงานของรีเลย์ได้อย่างรวดเร็วด้วยไฟแสดงสถานะ -
คันโยกแมนนวล (Test Lever)
ใช้ทดสอบการเปลี่ยนสถานะของคอนแทคได้ทันที โดยไม่ต้องจ่ายไฟเข้ารีเลย์ -
ติดตั้งง่ายด้วยปลั๊ก 8 ขา มาตรฐาน
รองรับการใช้งานกับฐานทั่วไป เช่น RS-08 -
ตัวเรือนใส ตรวจสอบง่าย แข็งแรง ทนความร้อนสูง
⚙️ ข้อมูลทางเทคนิค:
| รายการ | ค่า |
|---|---|
| รูปแบบคอนแทค | 2Z (2NO + 2NC) |
| แรงดันคอยล์ | 24VDC |
| กระแสคอนแทคสูงสุด | 5A ที่ 250VAC / 30VDC |
| ไฟแสดงสถานะ | มี LED สีแดง |
| ฟังก์ชันพิเศษ | คันโยกทดสอบ (Manual Test) |
| เวลาตอบสนอง | ≤15 ms |
| อายุการใช้งาน | 120,000 ครั้ง (ไฟฟ้า), 20 ล้านครั้ง (กลไก) |
| ขนาดรีเลย์ | 27.5 × 21.5 × 35.5 มม. |
🔌 วิธีการใช้งาน:
-
ติดตั้งบนฐานรีเลย์ 8 ขา (เช่น RS-08)
-
ต่อสายคอยล์เข้า A1 – A2 โดยใช้ไฟ 24VDC
-
เดินสายโหลดผ่านคอนแทค:
-
NC1: 11–12
-
NO1: 11–14
-
NC2: 21–22
-
NO2: 21–24
-
-
สามารถกดคันโยกเพื่อทดสอบการทำงานของคอนแทคได้ทันที
🎯 เหมาะสำหรับ:
-
ตู้คอนโทรลในระบบอุตสาหกรรม
-
งานไฟฟ้าโรงงานที่ต้องการตรวจเช็กรีเลย์ได้รวดเร็ว
-
ระบบอัตโนมัติที่ต้องการความปลอดภัยและแม่นยำ
-
การทดสอบวงจรโดยไม่ต้องจ่ายไฟเข้ารีเลย์จริง

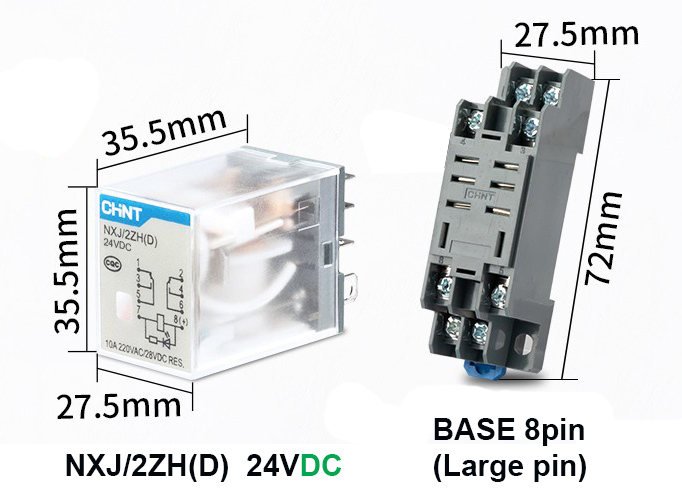

| NXJ | NXJ/2ZH(D) Coil 24V (DC), NXJ/2ZH(D) Coil 24V (DC) + Base, Base 8pin (NXJ/2ZH) |
|---|
